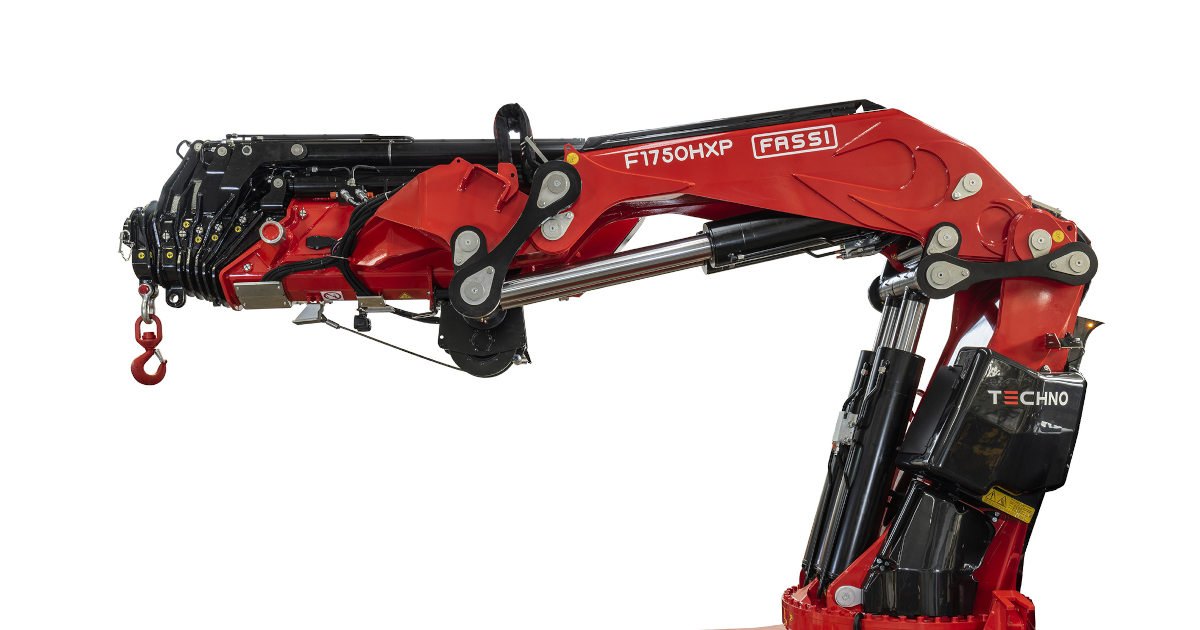

Eine völlig neue Geometrie für die Hauptsäule und den Sekundärarm, die eine Tragfähigkeit von 132 tm bietet. Fassi präsentiert den F1750R-HXP TECHNO neuester Zuwachs in der Schwerlastklasse.
Weniger als ein Jahr nach der Markteinführung des ersten Kranmodells F1450RHXP aus der neuen TECHNO-Baureihe folgt deutlich früher als geplant der zweite Schritt zur Erweiterung des Angebots. Der neue Fassi-Kran F1750R-HXP ist bereits marktreif.
Die wichtigsten Merkmale des neuen Fassi-Krans F1750R-HXP TECHNO:
- Der dekagonale „X-Design“-Querschnitt der Ausschübe und Sekundärarme ermöglicht eine bessere Verteilung der Spannungen zwischen Gleitstück und Längsträger, wodurch die Materialstärke des Längsträgers und damit sein Gewicht reduziert werden kann. Darüber hinaus zeichnet sich das neue Modell insbesondere in der vertikalen Konfiguration durch eine verbesserte Ladekapazität aus und erreicht eine Leistungssteigerung von 57 % im Vergleich zum herkömmlichen hexagonalen Design der Kranarme.
- Das neue elektronische Steuerungssystem FX990 bietet eine Reihe wichtiger Innovationen in den Bereichen Hard- und Firmware. Es sind dies eine neue Steuereinheit, ein neues Touchscreen-Display FX901, eine neue Firmware für die Überlastabschaltung und die Dynamik-Kontrolle, ein neues Stabilitätskontrollsystem FSC/TECHNO und eine neue FassiLim-Software.
- Kranklasse: HC1 HD5 S2.
Das bereits in Kombination mit dem Fassi-Kran F1450R-HXP Techno angebotene neue Modell einer hydraulischen Verlängerung L826 ist auch für den neuen Fassi-Kran F1750R-HXP Techno kompatibel. Das System wurde entwickelt, um den kombinierten Einsatz des Krans mit der Winde zu erleichtern.
Diese Lösung entspricht dem Bedürfnis, das Schließen des Krans zu vereinfachen. Wenn eine Winde und eine hydraulische Verlängerung verwendet werden, ist diese Funktion aber nicht verfügbar. In diesem Fall müssen die Seilrollen während der Außerbetriebnahme des Krans abmontiert werden.
Um den Einsatz der Winde in der Basisversion (ohne hydraulische Verlängerung) zu erleichtern, werden auch für die Versionen .7 und .8 neue feste Seilrollen angeboten, die auch mit manuellen Verlängerungen, welche in der Transportkonfiguration montiert bleiben können, erhältlich sind.
In der Standardversion bietet der Fassi F1750R-HXP TECHNO Kran die folgenden Merkmale::
- Doppelter Hydraulikkreislauf mit digitalem Steuerblock D900, doppelter Wärmetauscher und doppeltem Öltank mit je 250 Litern Fassungsvermögen
- Besonders weit ausfahrbare hydraulische Standard-Abstützungen mit einer maximalen Breite von 9,96 m.
- Hydraulisches ProLink-System mit einem Neigungswinkel des Sekundärarms von 10 Grad zur Horizontalen.
- V7S-Funkfernsteuerung mit Farbdisplay
- Automatische XP-Vorrichtung.
- Elektronische Überlastabschaltung FX990 und Touchscreen-Display am Kransockel.
- Gehäuse in Carbon-Optik zum Schutz des Hydrauliksystems, der elektrischen Anlage, des Getriebemotors, der Säulenseiten und des Hauptarms.
- Dynamik-Kontrolle über das IMC-ADC-System.
- Proportionaler Steuerblock für die Funkfernsteuerung der Abstützungen.
- Elektrisches Ölschnellgangventil zur Maximierung der Geschwindigkeit der hydraulischen Ausschübe.
- XF-System für die Absperrventile, um maximale Arbeitsgeschwindigkeit sowie Bewegungspräzision zu gewährleisten.
- Doppelter Druckgeber am Hauptzylinder für eine präzisere, auf einer punktförmigen Messung basierende Funktionsweise der elektronischen Überlastabschaltung.
- Schwenkwerk mit doppeltem Kugellager und zwei Getriebemotoren für maximale Sicherheit und Drehkraft.
- Zwei CAN-BUS-Leitungen für die Sensoren, Steuerungen und den Fahrzeuganschluss zur optimierten Nutzung bisheriger Technologien – von FX-Link bis zur DBF-Funktion (Drive by Fassi) für die Fernsteuerung des Lkws mittels V7-Funkfernsteuerung des Krans. Zu alldem kommen als weitere absolute Neuheit noch zwei Ethernet-Leitungen hinzu, welche die Konnektivität und die Verarbeitungsleistung weiter erhöhen.
- Der Kransockel ist in der LP-Version (Low Profile) für den Aufbau mit integriertem Hilfsrahmen verfügbar.
- Die Gleitstücke der Ausschübe werden unter Druck montiert, um das vertikale und seitliche Spiel einzuschränken und damit eine längere Lebensdauer zu gewährleisten, während die seitlichen Gleitstücke einstellbar sind. Darüber hinaus bestehen die Gleitstücke aus einem besonders gleitfähigen Material, das nur selten geschmiert werden muss.
- Hydraulisch ausfahrbare Abstützungen mit beweglichen Abstütztellern und Abstützplatten aus Monocast. Die Leitungen sind im Inneren des Abstützträgers verlegt. Hydraulisch schwenkbare Abstützungen sind optional verfügbar.
- Die Komponenten auf dem Kransockel sind vollständig abgedeckt, um die Systeme besser zu schützen und rationeller zu gestalten.
Fassi-Kran F1750R-HXP TECHNO
- Hubmoment: 132 tm – 1295 kNm
- Maximale hydraulische Ausladung: 31,80 m (mit JIB)
- Abmessungen: B 2,58 m, L 2,54 m, H 2,61 m
Elektronische/Hydraulische Ausrüstung:
- Integriertes Steuerungssystem IMC
- Steuereinheit FX990
- Digitaler hydraulischer Steuerblock D900
- Funkfernsteuerung V7S
- Dynamik-Kontrolle ADC
- Touchscreen-Display FX991
- Electronic Flow Sharing
- XF-System
Merkmale:
- Doppelkniehebel
- Dekagonaler „X-DESIGN“-Querschnitt der Ausschübe
- XP-Vorrichtung
- ProLink-System
- Endlosschwenkwerk
